產品介紹
XBC系列柴油機消防泵組是開發的一種新型消防設備按照gb6245 - 98和NEPA20標準,并安裝消防泵(單級單吸式、單級雙吸式和組合式多級類型),可分為XBC-IS,XBC-S XBC-D三個子系列。設備有一個廣泛的壓力和溫度,可用于幾乎所有場合消防所必需的。
柴油機安裝設備是國產的還是進口的,一個優秀的產品特性,起動性能好、過載能力強、結構緊湊、易于維護和使用,自動化程度高。設備是一個消防一個先進,性能可靠。
產品特點
1.自動啟動:柴油機泵機組接到火警/管網壓力/停電/或其他啟動信號后,再15秒內能自動啟動并投入滿負荷運行;
2.自動充電:蓄電池可利用市電或柴油機充電電機自動充電,保證機組的順利起動;
3.自動報警:對柴油機低油壓、高水溫等故障自動報警保護,再超速時報警并停機;
4.自動預熱:使柴油機處于熱機備用狀態,確保應急工作;
5. 直連式:360kw以下柴油機泵機組采用國內首創的柴油機與水泵通過彈性聯軸節直接連接技術,減少了故障點,并使機組的起動時間大大縮短,增加了機組的可靠性和應急性能;
6. 用戶亦可要求設置其他報警輸出(非標準供貨);
7. 具有遙測、遙信、遙控功能(非標準供貨);
8.設備由X6135、12V135、4102、4105、6102等系列柴油機為動力,柴油機(可配離合器)通過高彈性聯軸器與消防泵連接組成消防泵組,機組外還包括柴油箱、散熱水箱、風扇、控制屏(自動機組用)等部件.
9.當為自動控制機組時,由分體式柴油機自動控制柜(可編程)實現系統的自動啟動、投入、自動切換(電動泵組切換到柴油機泵組或該組柴油機泵組切換到另一組柴油機組)、自動保護(柴油機超速、油壓低、水溫高、三次啟動失敗、油位低、蓄電池電壓低等報警停機保護)等功能,同時還可與用戶消防中心或火災自動報警裝置接口,實現遠程監控。
10.為保證機組在低于5°C環境下的正常工作,機組可附設AC220V冷卻水預熱加熱裝置。
11.柴油機消防泵可與電動泵組、穩壓泵等組成自動消防給水系統。
12.消防泵的進水方式有自灌和吸上兩種,按消防規范要求,一般為自灌引水方式。如用戶需吸上兩種,按消防規范要求,一般為自灌引水方式。如用戶需吸上進水系統,需特別說明,以便公司提供自動真空引水裝置,但泵組尺寸有所改變。
XBC系列柴油機消防泵組是開發的一種新型消防設備按照gb6245 - 98和NEPA20標準,并安裝消防泵(單級單吸式、單級雙吸式和組合式多級類型),可分為XBC-IS,XBC-S XBC-D三個子系列。設備有一個廣泛的壓力和溫度,可用于幾乎所有場合消防所必需的。
柴油機安裝設備是國產的還是進口的,一個優秀的產品特性,起動性能好、過載能力強、結構緊湊、易于維護和使用,自動化程度高。設備是一個消防一個先進,性能可靠。
產品特點
1.自動啟動:柴油機泵機組接到火警/管網壓力/停電/或其他啟動信號后,再15秒內能自動啟動并投入滿負荷運行;
2.自動充電:蓄電池可利用市電或柴油機充電電機自動充電,保證機組的順利起動;
3.自動報警:對柴油機低油壓、高水溫等故障自動報警保護,再超速時報警并停機;
4.自動預熱:使柴油機處于熱機備用狀態,確保應急工作;
5. 直連式:360kw以下柴油機泵機組采用國內首創的柴油機與水泵通過彈性聯軸節直接連接技術,減少了故障點,并使機組的起動時間大大縮短,增加了機組的可靠性和應急性能;
6. 用戶亦可要求設置其他報警輸出(非標準供貨);
7. 具有遙測、遙信、遙控功能(非標準供貨);
8.設備由X6135、12V135、4102、4105、6102等系列柴油機為動力,柴油機(可配離合器)通過高彈性聯軸器與消防泵連接組成消防泵組,機組外還包括柴油箱、散熱水箱、風扇、控制屏(自動機組用)等部件.
9.當為自動控制機組時,由分體式柴油機自動控制柜(可編程)實現系統的自動啟動、投入、自動切換(電動泵組切換到柴油機泵組或該組柴油機泵組切換到另一組柴油機組)、自動保護(柴油機超速、油壓低、水溫高、三次啟動失敗、油位低、蓄電池電壓低等報警停機保護)等功能,同時還可與用戶消防中心或火災自動報警裝置接口,實現遠程監控。
10.為保證機組在低于5°C環境下的正常工作,機組可附設AC220V冷卻水預熱加熱裝置。
11.柴油機消防泵可與電動泵組、穩壓泵等組成自動消防給水系統。
12.消防泵的進水方式有自灌和吸上兩種,按消防規范要求,一般為自灌引水方式。如用戶需吸上兩種,按消防規范要求,一般為自灌引水方式。如用戶需吸上進水系統,需特別說明,以便公司提供自動真空引水裝置,但泵組尺寸有所改變。
產品意義

安裝示意圖

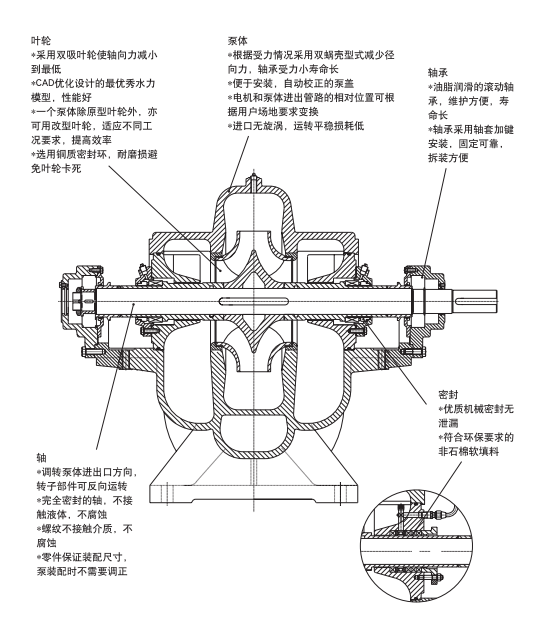

產品結構圖


安裝示意圖

產品結構圖

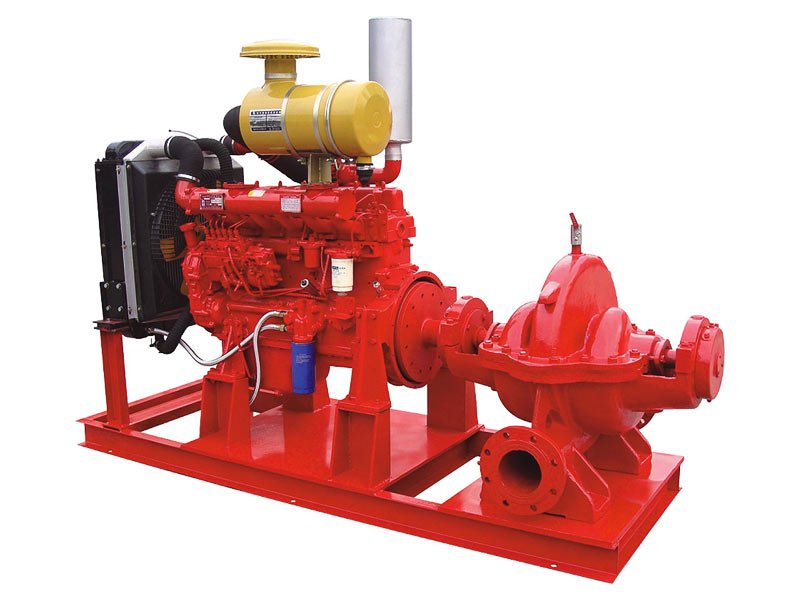

XBC-S柴油機消防泵組成套設備包括:泵,柴油機,油箱,水箱,電瓶,控制柜等部件
1. 應用范圍
1——適用于XBC系列柴油機消防泵控制有限公司,制造和柴油機消防泵和柴油發電機控制的用戶。
2——適用于供水消防和應急供水。
3——適合在倉庫消防供水和應急供水,院子里,機場、石油、化工、電廠液化天然氣、紡織、船舶、船和石油等場合。
2. 使用指令
1. 機房的高度應該取決于設備的高度和起重裝置,3-5m廣告的有效高度。
2. 確保良好的通風機房里面,那里的溫度不應超過40°C和洞必須設置足夠的排氣溫度。
3. 當山消防泵的進口和出口管道,不要讓自己的體重加載泵,防止它對損傷及其運行性能的影響。
4. 不允許掛載控制柜在柴油機散熱器的前面,否則電氣組件內的內閣將受到影響,不能正常工作。
1——適用于XBC系列柴油機消防泵控制有限公司,制造和柴油機消防泵和柴油發電機控制的用戶。
2——適用于供水消防和應急供水。
3——適合在倉庫消防供水和應急供水,院子里,機場、石油、化工、電廠液化天然氣、紡織、船舶、船和石油等場合。
2. 使用指令
1. 機房的高度應該取決于設備的高度和起重裝置,3-5m廣告的有效高度。
2. 確保良好的通風機房里面,那里的溫度不應超過40°C和洞必須設置足夠的排氣溫度。
3. 當山消防泵的進口和出口管道,不要讓自己的體重加載泵,防止它對損傷及其運行性能的影響。
4. 不允許掛載控制柜在柴油機散熱器的前面,否則電氣組件內的內閣將受到影響,不能正常工作。
1. 性能參數

2. 規格

2. 規格
型號 | 流量(m3/h) | 揚程 | 功率 | 轉速 | 口徑 (mm) |
XBC2/5-IS | 2600 | 5 | 0.2 | 3 | 65/65 |
XBC8/5-IS | 2000 | 5 | 0.8 | 7.5 | 50/50 |
XBC6/10-IS | 2000 | 10 | 0.6 | 22 | 100/100 |
XBC3/15-IS | 2600 | 15 | 0.3 | 11 | 80/80 |
XBC10/15-TSWA | 1500 | 15 | 1 | 37 | 100/100 |
XBC5/20-IS | 2000 | 20 | 0.5 | 22 | 125/125 |
XBC8/20-DA | 1500 | 20 | 0.8 | 30 | 100/100 |
XBC2.0/25(30)-D | 1500 | 25/30 | 0.2 | 11 | 125/125 |
XBC9.0/25(30)-D | 1500 | 25/30 | 0.9 | 55 | 125/125 |
XBC14.0/25(30)-D | 1500 | 25/30 | 1.4 | 75 | 125/125 |
XBC8/35(40/45)-DA | 1500 | 35/40/45 | 0.8 | 75 | 150/150 |
XBC21.0/35(40/45)-DA | 1500 | 35/40/45 | 2.1 | 160 | 150/150 |
XBC2/50(55/60)-W | 1500 | 50/55/60 | 0.2 | 18.5 | 150/150 |
XBC15/50(55/60)-D | 1500 | 50/55/60 | 1.5 | 132 | 150/150 |
XBC5/80(85/90)-W | 1500 | 80/85/90 | 0.5 | 75 | 200/200 |
XBC8/80(85/90)-W | 1500 | 80/85/90 | 0.8 | 90 | 200/200 |
XBC1.6/80(85/90)-W | 1500 | 80/85/90 | 1.6 | 200 | 200/200 |
XBC2/100(110/120)-W | 1500 | 100/110/120 | 0.2 | 45 | 250/250 |
XBC6/100(110/120)-W | 1500 | 100/110/120 | 0.6 | 110 | 200/200 |
XBC13/100(110/120)-W | 1500 | 100/110/120 | 1.3 | 220 | 250/250 |
XBC5(6)/100(110/120)-S | 1500 | 100/110/120 | 0.5 | 132 | 250/150 |
XBC6(7/8)/180(190/200)-S | 1500 | 180/190/200 | 0.6 | 315 | 250/150 |
XBC5/250-S | 1500 | 250 | 0.5 | 220 | 250/200 |
XBC7/300-S | 1500 | 300 | 0.7 | 315 | 300/250 |
XBC10/300-S | 1500 | 300 | 1 | 630 | 350/250 |
XBC7/350-S | 1500 | 350 | 0.7 | 355 | 300/250 |
XBC12/350-S | 1500 | 350 | 1.2 | 710 | 350/250 |
需要更多規格請聯系我們。 |
