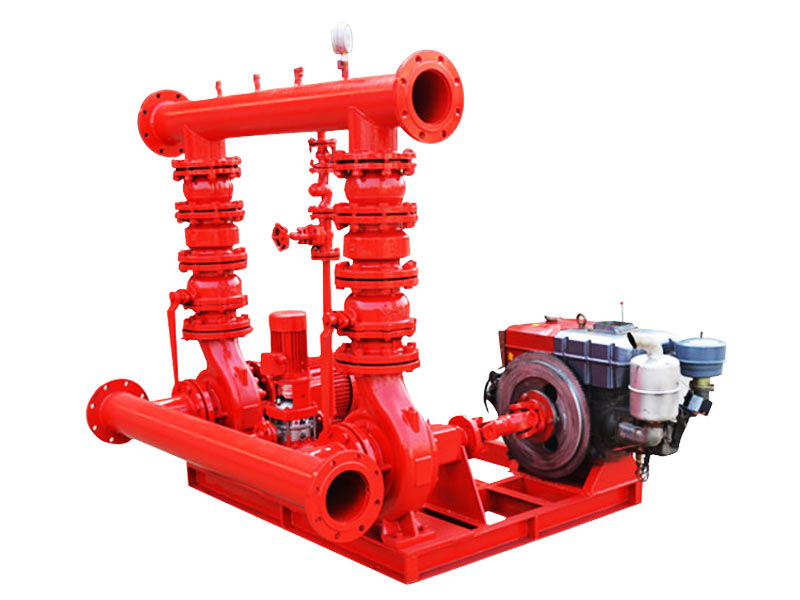

EDJ消防泵組
泵: 電動泵,柴油機泵,穩壓泵
容量(GPM): 100
揚程(BAR): 4
功率(KW): 5.5
材料: 生鐵,不銹鋼
如果你想獲得更多的產品信息請與我們聯系!
EDJ消防泵組由柴油機消防泵,電動泵組,穩壓泵組成自動消防給水系統
1.電動泵,可用單級泵,臥式中開泵,端吸泵,多級泵, 材質為鑄鐵或不銹鋼,葉輪可以采用銅葉輪
2.柴油機泵,流量與電動泵相同,柴油機通過高彈性聯軸器或萬向結連接組合成消防泵組,機組外還包括油箱,水箱,風扇,控制屏等部件。
3.穩壓泵,臥式或立式,小流量,揚程比電動泵和柴油機泵高
4.控制柜,自動控制電動泵,柴油機泵和穩壓泵,具有過載,過電流保護
5.附件有止回閥,閘閥,氣壓罐(0.6mpa, 1.0mpa, 1.6mpa), 壓力表,壓力傳感器,進出口共同管路,軟接頭,法蘭及共同底座。
產品特點
1.其產品優點在于當發生火災時,更為可靠的方式保證用水安全;
2.在市電正常時電動泵組投入工作,當供電出現故障,電動消防泵不能正常投入使用時,柴油機消防泵組能自動投入運轉確保消防滅火正常進行,柴油機消防泵組配置各種自動功能,滿足國家標準的要求,保證設備長期正常待機狀態,隨時投入滅火工作。
3.該消防雙動力給水設備適用與各種應急備用泵的場所。
4.嚴格按照:GB 27898.5-2011固定消防給水設備 第5部分<<消防雙動力給水設備>>生產
comply to:GB 27898.5-2011 fixed water supply equipment

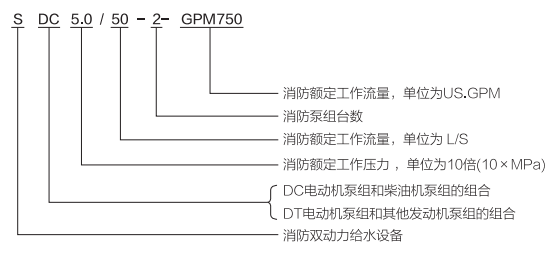

型號意義

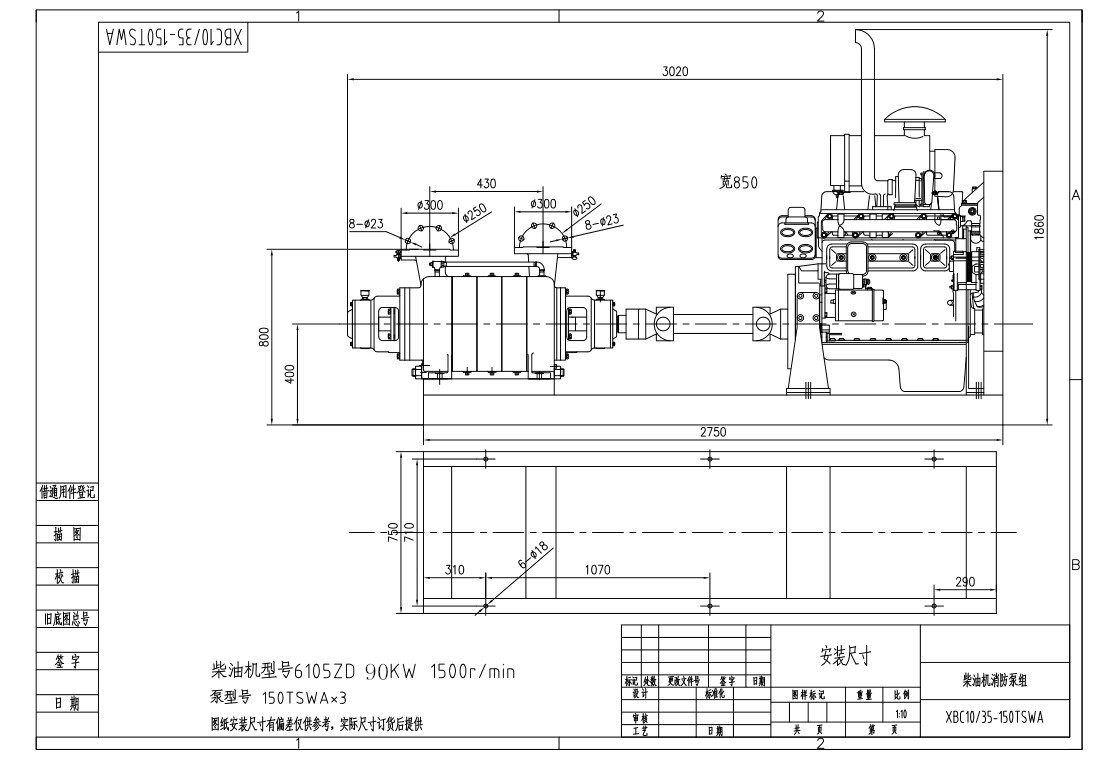

安裝示意圖:



1.消防雙動力給水設備 (Dual Power Fixed Water Supply Equipment Used For Fire protection):是指由電動機泵組和發動機泵組、系統控制柜、控制儀表及其相關附件組成,采用預設定方式向消防管網持續供水的消防給水設備。
2.電動機泵組是指采用電動機作為驅動水泵動力源的消防泵組。
3.發動機泵組是指采用發動機(通常為柴油機、汽油機、天然氣內燃機等)作為驅動水泵動力源的消防泵組。
1.各種消防栓、噴淋消防主泵的用泵;
2.適合用于各種消防增壓穩壓用泵場合;
3.各種別墅、小區等消防系統;
4.工業與民用建筑消防系統;
5.適用于各種油庫、油品裝卸碼頭、物流園等消防等級要求高的場所。
工作條件:環境溫度:
1. 環境溫度范圍4°C~40°C
2. 工作地的環境每提高5°C,其功率減少1%( 以25°C為基準);
海拔:
1. 基準海拔91.4m,基準環境大氣壓為100KPa;
2. 工作地如果海拔超過1000m時,應參照GB1105.1-1987對柴油機功率進行調整,具體咨詢公司技術部;
3. 相對濕度≤80%(20°C),室外允許90%(室外安裝時應在訂貨時提出來,可以選擇配置戶外結構,防護等級lP55),無水珠凝露;
4. 設備運行地點一般用于無導電或爆炸性塵埃,無腐蝕金屬或破壞絕緣的氣體或蒸汽,隔爆型的需定做。



2. 具體參數
由電動泵,柴油機泵,穩壓泵組組成,
工作狀態: 主泵(電動泵)+ 備用泵 (柴油及泵)+ 穩壓泵
流量:100, 150, 200, 300, 400, 500, 750, 1000...GPM , 揚程:4, 5, 6, 8, 10... Bar.
氣壓罐:25, 50, 75, 100...升, 壓力在0.6mpa, 1.0mpa, 1.6mpa, 根據水泵揚程選擇
100GPM @4BAR | |||||
泵 | 型號 | 容量(GPM) | 揚程(BAR) | 功率(KW) | 材料 |
電動泵 | XBD4/5-50L(50-200) | 100 | 4 | 5.5 | 生鐵 |
柴油機泵 | XBC4/5-IS | 100 | 4 | 5.5 | 生鐵 |
穩壓泵 | CDL2-70 | 10 | 5 | 0.75 | SS304 |
100GPM @6BAR | |||||
泵 | 型號 | 容量(GPM) | 揚程(BAR) | 功率(KW) | 材料 |
電動泵 | XBD6/5-65L(65-250B) | 100 | 6 | 7.5 | cast iron |
柴油機泵 | XBC6/5-IS | 100 | 6 | 7.5 | cast iron |
穩壓泵 | CDL2-100 | 10 | 7 | 1.1 | SS304 |
200GPM @6BAR | |||||
泵 | 型號 | 容量(GPM) | 揚程(BAR) | 功率(KW) | 材料 |
電動泵 | XBD6/10-65L(65-250) | 200 | 6 | 15 | 生鐵 |
柴油機泵 | XBC4/5-IS | 200 | 6 | 22 | 生鐵 |
穩壓泵 | CDL4-90 | 20 | 7 | 2.2 | SS304 |
500GPM @5BAR | |||||
泵 | 型號 | 容量(GPM) | 揚程(BAR) | 功率(KW) | 材料 |
電動泵 | XBD5/30-100L(100-200) | 500 | 5 | 22 | 生鐵 |
柴油機泵 | XBC5/30-IS | 500 | 5 | 30 | 生鐵 |
穩壓泵 | CDL12-60 | 50 | 6 | 4 | SS304 |
500GPM @8BAR | |||||
泵 | 型號 | 容量(GPM) | 揚程(BAR) | 功率(KW) | 材料 |
電動泵 | XBD8/30-100L(100-250) | 500 | 8 | 37 | 生鐵 |
柴油機泵 | XBC8/30-D | 500 | 8 | 45 | 生鐵 |
穩壓泵 | CDL12-90 | 50 | 9 | 5.5 | SS304 |
500GPM @10BAR | |||||
泵 | 型號 | 容量(GPM) | 揚程(BAR) | 功率(KW) | 材料 |
電動泵 | XBD10/30-100L(100-315A) | 500 | 10 | 55 | 生鐵 |
柴油機泵 | XBC10/30-D | 500 | 10 | 55 | 生鐵 |
穩壓泵 | CDL12-110 | 50 | 11 | 7.5 | SS304 |
750GPM @9BAR | |||||
泵 | 型號 | 容量(GPM) | 揚程(BAR) | 功率(KW) | 材料 |
電動泵 | XBD9/50-125L(125-250) | 750 | 9 | 55 | 生鐵 |
柴油機泵 | XBC9/50-D | 750 | 9 | 90 | 生鐵 |
穩壓泵 | CDL16-90 | 70 | 10 | 11 | SS304 |
750GPM @10BAR | |||||
泵 | 型號 | 容量(GPM) | 揚程(BAR) | 功率(KW) | 材料 |
電動泵 | XBD10/50-150L(150-315A) | 750 | 10 | 90 | 生鐵 |
柴油機泵 | XBC10/50-D | 750 | 10 | 90 | 生鐵 |
穩壓泵 | CDL16-100 | 70 | 11 | 11 | SS304 |
更多規格請聯系我們。 |
