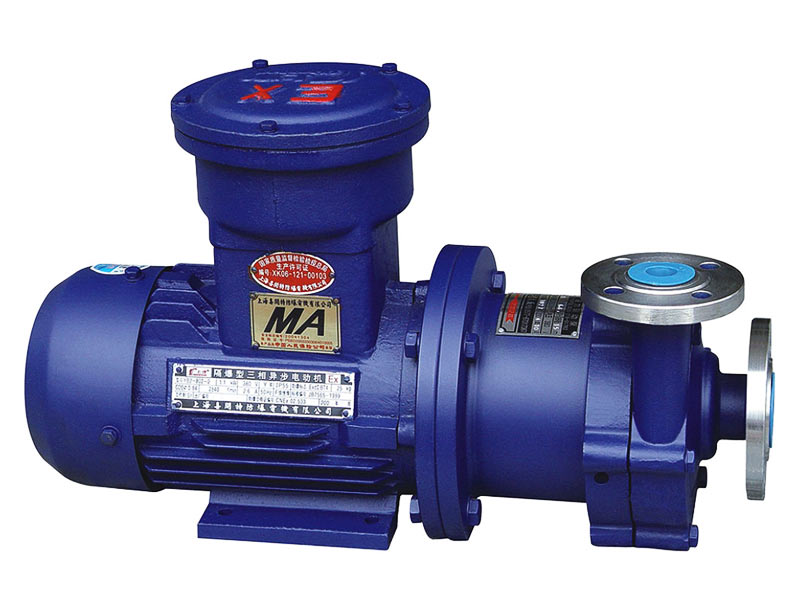

產品介紹
在石油丶化工丶軍工丶制藥等領域中,經常存在著一些輸送腐蝕性液體的場所,因此研制和開發密封丶無泄漏丶抗腐蝕性能 強的離心泵是我們關心和研究的方向。磁力傳動靜密封技術在泵領域的應用顯示出其零泄漏的密封特性。 磁力泵傳動離心泵(簡稱磁力泵)是應用現代磁力學原理,利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型 泵,也就是電機帶動外轉子(即外磁鋼)總成旋轉時,通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和 葉輪同步旋轉,由于介質封閉在靜止的隔離套內,從而達到無泄漏抽送介質的目的,徹底解決了機械傳動泵的軸封泄漏 而設計的全密封丶無泄漏丶無污染的新型工業用泵。 磁力泵是化工流程中杜絕跑丶冒丶滴丶漏現象,消除環境污染,創造“無泄漏車間”丶“無泄漏工廠”,實現安全 丶文明生產的理想用泵。廣泛應用于石油丶化工丶制藥丶印染丶電鍍丶食品丶環保等企業的生產流程中輸送不含鐵屑的腐蝕性 液體,尤其適用于易燃丶易爆丶易揮發丶有毒和貴重液體的輸送。 磁力泵產品有CQ丶CQF丶ZCQ丶CQB-F丶CQB-G丶ZBF丶MP丶CQG等系列,產品符合國際標準ISO2858丶國家標準GB5662和 JB/T 7742-1995的有關要求:以上各種系列磁力泵都采用最優秀的水力模型,達到了高效丶節能丶性能穩定等優點。而且結構簡單, 安裝簡便,占地面積小,拆卸維修方便,噪音低,是石油丶化工丶制藥丶電鍍丶電子丶環保等行業的首選產品。
產品特點
產品特點
同使用機械密封或填料密封的離心泵相比較,磁力泵具有以下優點。
1.泵軸由動密封變成封閉式靜密封,徹底避免了介質泄漏。
2.無需獨立潤滑和冷卻水,降低了能耗。
3.由聯軸器傳動變成同步拖動,不存在接觸和摩擦。功耗小、效率高,且具有阻尼減振作用,減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響。
4.過載時,內、外磁轉子相對滑脫,對電機、泵有保護作用。
型號說明

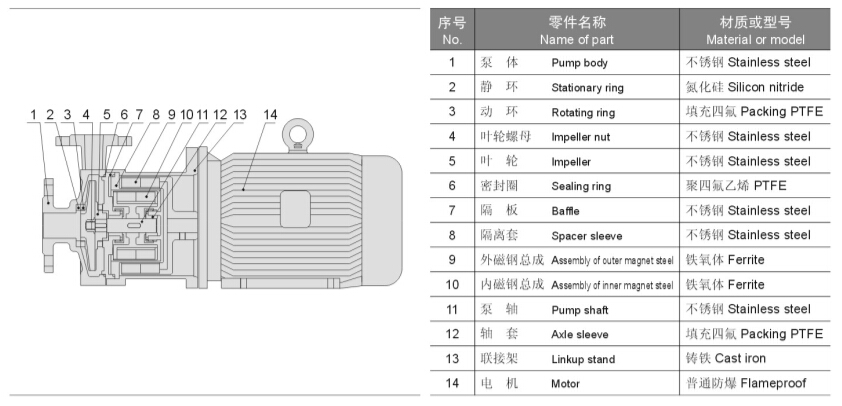

產品結構


產品結構

應用范圍
CQ型磁力泵結構緊湊,外型美觀,體積小,躁聲低,運行可靠,使用維修方便。可廣泛用于化工,制藥,石油,電鍍,食品,電影照相洗印,科研機構,國防工業等單位抽送酸,堿液,油類稀有貴重液,毒液,揮發性液體,以及循環水設備配套,過率機配套。特別是易漏,易燃,易爆液體的抽送。防爆電動機選用此泵則更為理想
CQ型磁力泵結構緊湊,外型美觀,體積小,躁聲低,運行可靠,使用維修方便。可廣泛用于化工,制藥,石油,電鍍,食品,電影照相洗印,科研機構,國防工業等單位抽送酸,堿液,油類稀有貴重液,毒液,揮發性液體,以及循環水設備配套,過率機配套。特別是易漏,易燃,易爆液體的抽送。防爆電動機選用此泵則更為理想

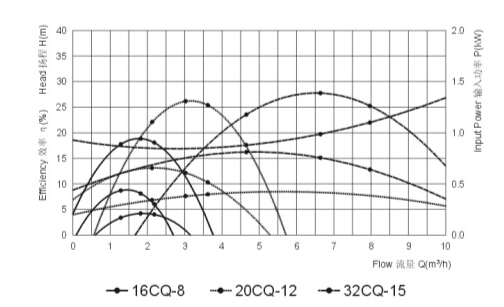

性能參數

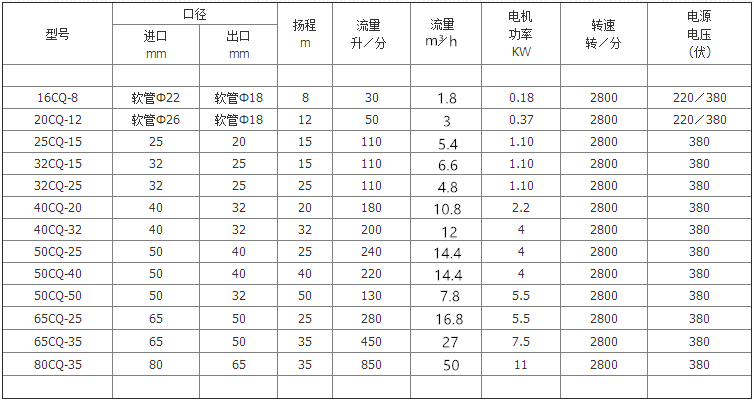

2. 規格

2. 規格
型號 | 流量(m3/h) | 揚程(mpa) | 功率(kw) | 轉速(rpm) | 口徑 (mm) |
16CQ-8 | 1.8 | 8 | 0.18 | 2900 | 16/12 |
20CQ-12 | 3 | 12 | 0.37 | 2900 | 20/12 |
16CQ-8 | 1.8 | 8 | 0.18 | 2900 | 16/12 |
20CQ-12 | 3 | 12 | 0.37 | 2900 | 20/12 |
25CQ-15 | 5.4 | 15 | 1.1 | 2900 | 25/20 |
32CQ-15 | 6.6 | 15 | 1.1 | 2900 | 32/25 |
32CQ-25 | 4.8 | 25 | 1.1 | 2900 | 32/25 |
32CQ-25N | 4.8 | 25 | 2.2 | 2900 | 32/25 |
40CQ-20 | 10.8 | 20 | 2.2 | 2900 | 40/32 |
40CQ-32 | 12 | 32 | 4 | 2900 | 40/32 |
50CQ-25 | 14.4 | 25 | 4 | 2900 | 50/40 |
50CQ-40 | 13.2 | 40 | 4 | 2900 | 50/40 |
50CQ-50 | 7.8 | 50 | 5.5 | 2900 | 50/32 |
65CQ-25 | 16.8 | 25 | 5.5 | 2900 | 65/50 |
65CQ-35 | 27 | 35 | 7.5 | 2900 | 65/50 |
80CQ-20 | 50 | 20 | 7.5 | 2900 | 80/65 |
需要更多規格請聯系我們。 |
