產品介紹
ISG系列立式單級單吸離心泵，是泵公司技術人員吸收國外同類產品先進技術的基礎上，采用國內通用離心泵之性能參數，自行研制開發的新一代節能、環保立式離心泵，同時根據使用溫度、介質等不同在ISG型基礎上派生出熱水泵(IRG)、耐腐蝕性化工泵(IHG)、油泵(YG)系列產品。該系列泵性能優、可靠性高、壽命長、結構合理、外觀美觀，具有行業領先水平。
主要特點
1、泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，
占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運
轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，
耐磨密封，能有效地延長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。
ISG系列立式單級單吸離心泵，是泵公司技術人員吸收國外同類產品先進技術的基礎上，采用國內通用離心泵之性能參數，自行研制開發的新一代節能、環保立式離心泵，同時根據使用溫度、介質等不同在ISG型基礎上派生出熱水泵(IRG)、耐腐蝕性化工泵(IHG)、油泵(YG)系列產品。該系列泵性能優、可靠性高、壽命長、結構合理、外觀美觀，具有行業領先水平。
主要特點
1、泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，
占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運
轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，
耐磨密封，能有效地延長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。
1. Vertical

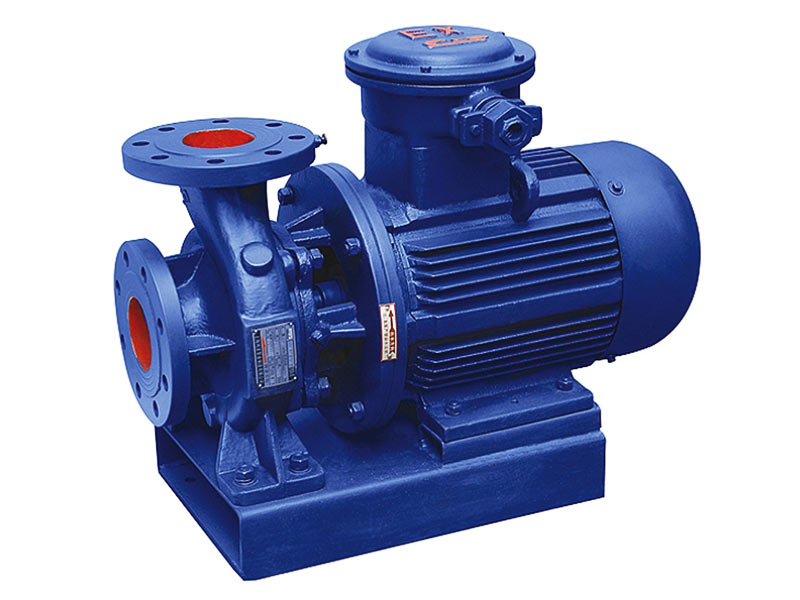

2. Horizontal
2. Horizontal
工作條件
1、吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa,即泵吸入口壓力+泵揚程≤1.6MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用更合理的材質。
2、環境溫度＜40℃，相對濕度＜95%。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度＜0.2mm。
4、使用環境海拔高度不超過1000米，超過時應在訂訂貨時提出，以便為您提供更可靠的產品。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便廠家采用耐磨式機械密封。
應用范圍
1、ISG型立式單級單吸離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜60℃。
2、IRG型立式單級單吸熱水泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市住房采暖循環用泵，使用溫度99℃以下。
1、吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa,即泵吸入口壓力+泵揚程≤1.6MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用更合理的材質。
2、環境溫度＜40℃，相對濕度＜95%。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度＜0.2mm。
4、使用環境海拔高度不超過1000米，超過時應在訂訂貨時提出，以便為您提供更可靠的產品。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便廠家采用耐磨式機械密封。
應用范圍
1、ISG型立式單級單吸離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜60℃。
2、IRG型立式單級單吸熱水泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市住房采暖循環用泵，使用溫度99℃以下。
1. 性能參數
2. 規格
2. 規格
| 型號 | 流量(m3/h) | 揚程 | 功率 | 轉速 (rpm) | 口徑 |
| 25-125 | 4 | 20 | 0.75 | 2900 | 25 |
| 25-160 | 4 | 32 | 1.5 | 2900 | 25 |
| 32-100 | 4.5 | 12.5 | 0.55 | 2900 | 32 |
| 32-200 | 4.5 | 50 | 3 | 2900 | 32 |
| 40-160A | 5.9 | 28 | 1.5 | 2900 | 40 |
| 40-200 | 6.3 | 50 | 4 | 2900 | 40 |
| 40-250 | 6.3 | 80 | 7.5 | 2900 | 40 |
| 40-250(I) | 12.5 | 80 | 11 | 2900 | 40 |
| 50-125A | 11 | 16 | 1.1 | 2900 | 50 |
| 50-200 | 12.5 | 50 | 5.5 | 2900 | 50 |
| 50-250 | 12.5 | 80 | 11 | 2900 | 50 |
| 50-315(I)B | 22.5 | 101 | 18.5 | 2900 | 50 |
| 65-125A | 22.3 | 16 | 2.2 | 2900 | 65 |
| 65-200B | 21.8 | 38 | 4 | 2900 | 65 |
| 65-250 | 25 | 80 | 15 | 2900 | 65 |
| 65-315(I) | 50 | 125 | 37 | 2900 | 65 |
| 80-160 | 50 | 32 | 7.5 | 2900 | 80 |
| 80-250 | 50 | 80 | 22 | 2900 | 80 |
| 80-350 | 50 | 150 | 55 | 2900 | 80 |
| 80-315(I) | 100 | 125 | 75 | 2900 | 80 |
| 100-125A | 80 | 16 | 7.5 | 2900 | 100 |
| 100-200A | 93.5 | 44 | 18.5 | 2900 | 100 |
| 100-250 | 100 | 80 | 37 | 2900 | 100 |
| 100-350 | 100 | 150 | 90 | 2900 | 100 |
| 125-160 | 160 | 32 | 22 | 2900 | 125 |
| 125-200 | 160 | 50 | 37 | 2900 | 125 |
| 125-250 | 160 | 90 | 55 | 2900 | 125 |
| 125-315A | 150 | 110 | 75 | 2900 | 125 |
| 150-160B | 140 | 24 | 15 | 2900 | 150 |
| 150-250 | 200 | 80 | 75 | 2900 | 150 |
| 150-315A | 187 | 110 | 90 | 2900 | 150 |
| 150-350 | 160 | 150 | 110 | 2900 | 150 |
| 需要更多規格請隨時聯系我們。 | |||||
